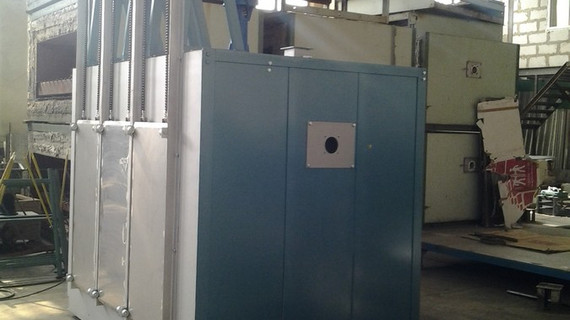

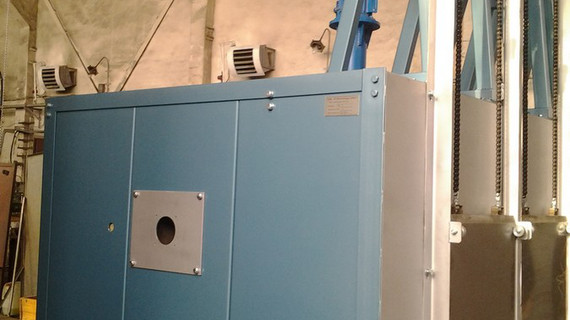

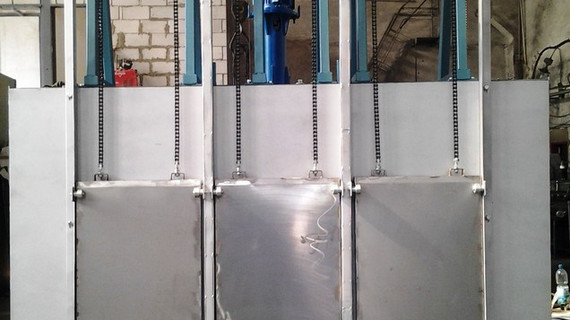

Печь закалки

1. Описание и работа изделия

1.1. Назначение изделия.

Печь предназначена для нагрева форм и других штучных изделий  применяются в различных технологических линиях для выработки изделий.

Производство печей серийное. Печи изготовляются в климатическом исполнении УХЛ, категории размещения 4 по ГОСТ 15150-69.

Печи нагрева должны соответствовать требованиям технического задания  и комплекту конструкторской документации.

1.2 Технические характеристики

Основные параметры  и размеры печей должны соответствовать указанным в таблице 1.

Таблица 1

Наименование

показателя

Норма для модели

1

2

1. Качество отжига

по ГОСТ 10117.1-2001

2. Характеристика питающей

электросети:

  1. Напряжение, В

2) Частота тока, Гц





220-33+22/380-57+38

50±1

3. Характеристика потребляемого топлива:

  1. природный газ
  2. расход газа,м3 /час
  3. давление газа, бар





ГОСТ 5542-88

3,5 м3 /час

0,5

4. Размеры рабочего пространства, мм:

  1. ширина
  2. высота
  3. длина



1594±3,5

1000±2,0

  2500±5,0

5. Максимальная температура печи,  (С°)

900° С

6. Количество горелок, шт.

2

7. Количество вентиляторов, шт.:

  1. конвективных



2



18. Количество мест контроля температуры

1

19. Габаритные размеры (без шкафов управления), мм, не более:

  1. ширина
  2. высота

3) длина





2890

4970

5600



20. Занимаемая площадь (без шкафов управления), м2, не более

16

21. Масса, кг, не более:



2400
