Печь полимеризации

Техническое задание на изготовление печи  ПКЭ 1223-24

1.  Общая длина печи    - 24000 мм.
2. Стол загрузки 0,5 м.
3. Количество секций нагрева  - 6 шт.
4. Переходная камера между зоной предварительного нагрева и зоной интенсивного нагрева.
5. Секция комбинированного нагрева и охлаждения – 1 шт.
6. Секции контролируемого охлаждения –1 шт.
7. Секции естественного охлаждения  - 3 шт. (включая привод).
8. На первой и второй секциях должны быть смонтированы вытяжные трубки  для удаления паров растворителя.
9. Материал внутреннего каркаса секций – AISI 430
10. Ширина транспортирующей сетки – 1200 мм, сетка тип Д (шаг 12 мм,

Æшомпола 3,5 мм, Æспирали 3,0 мм ), материал сетки AISI 430 , высота сетки над уровнем пола  900  мм.

11. Высота туннеля 400мм
12. Привод сетки с частотным регулированием, диапазон скоростей -                    0,5-1,2м/мин.
13. Входной и выходной шибер
14. Число мест контроля температуры 8; на каждую секцию по одной термопары
15. Максимальная температура – 500°С.

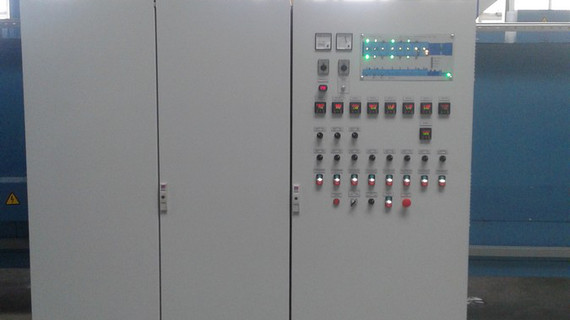

16. Система автоматического управления печью.
17. Нагревательные элементы     мощностью    350  кВт.
18. Установленная мощность    -  13,1 кВт.
