1 Описание и работа изделия
1.1 Назначение изделия

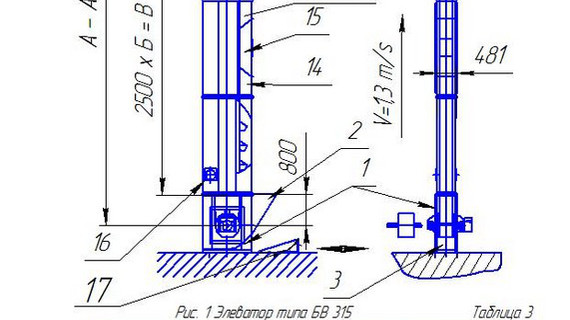

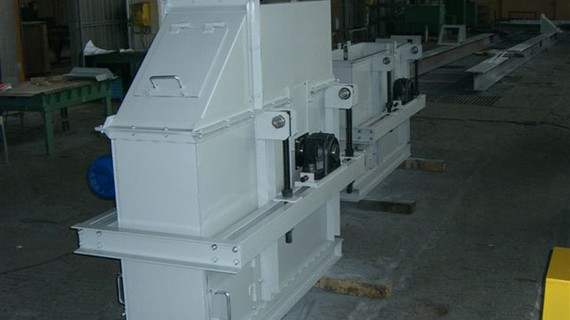

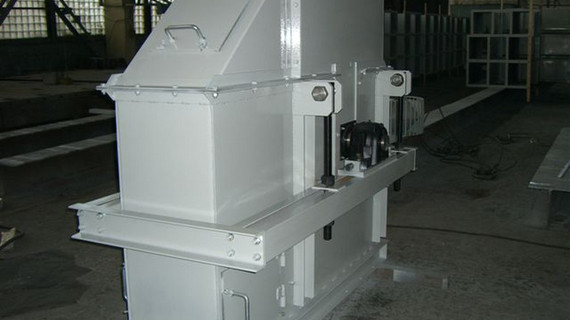

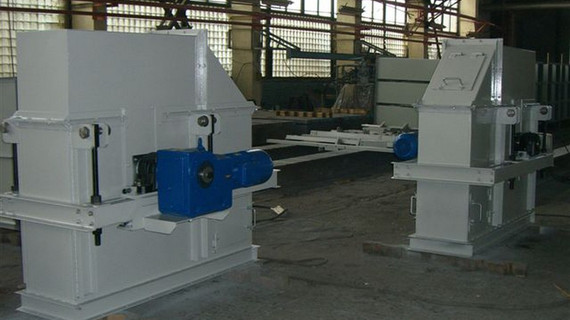

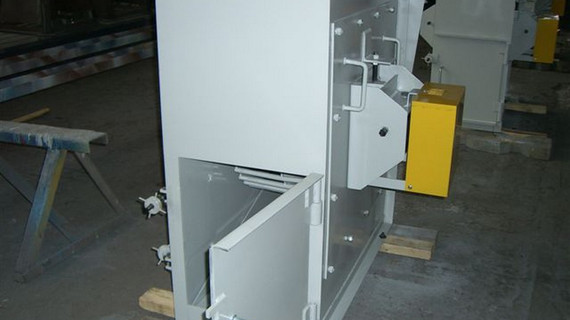

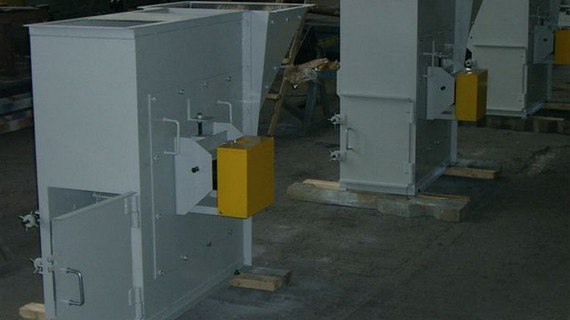

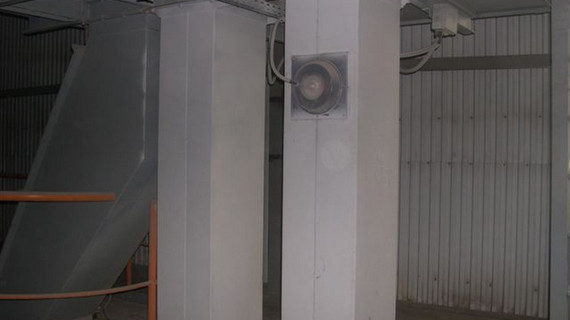

1.1.1 Элеватор ковшовый типа БВ315, в дальнейшем – элеватор, предназначен для вертикального транспортирования сыпучих продуктов в составных цехах стекольных и аналогичных производств, где требуется непрерывная доставка сыпучих материалов.
По высоте подъема сыпучих продуктов элеваторы выпускается с высотами 15, 20, 23, 25, 28, 30, 32, 36, 38 метров. Возможны исполнения и других высот по требованию заказчика.
1.1.2 Климатическое исполнение элеватора типа БВ315-УХЛ категории размещения 4 по ГОСТ 15150-69.
1.2 Основные технические характеристики элеватора типа БВ315 приведены в таблице 1.
Таблица 1
|
Наименование показателя
|
Значение показателя |
|
|
БВ 315.00.000 |
||
|
1. Производительность, куб.м/ч |
76 |
|
|
2. Тип ковша |
глубокий |
|
|
3. Ширина ковша, мм |
350 |
|
|
4. Емкость ковша, л |
8 |
|
|
5. Шаг между ковшами, мм |
500 |
|
|
6. Скорость движения ковшей, м/с |
1,3 |
|
|

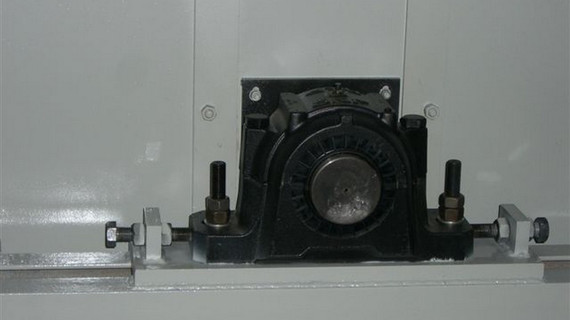

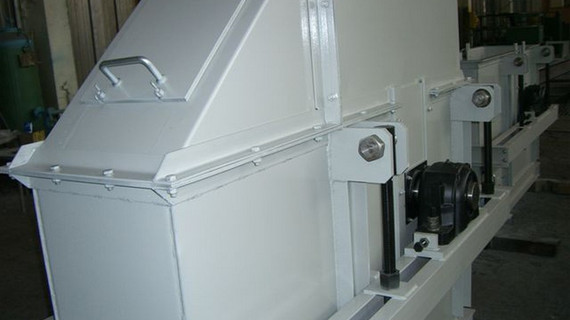

7. Диаметр приводного барабана, мм |
630 |
|
|
8. Диаметр приемного барабана, мм |
630 |
|
|
9. Ширина транспортерной ленты, мм |
400мм |
|
|
10. Устройство от падения транспортерной ленты в шахту |
да, трос |
|
|
11. Устройство предохранения привода при заклинивании ленты |
да, моментные муфты BIKON |
|
|

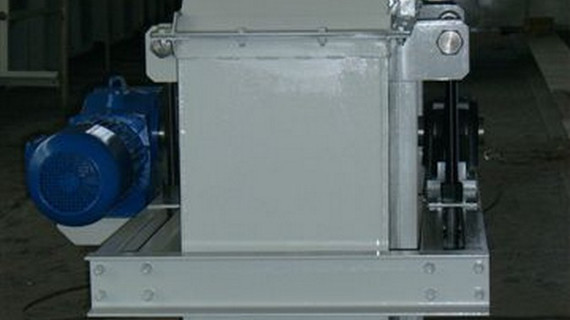

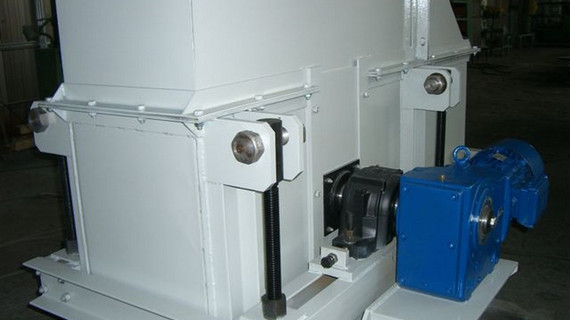

12. Характеристика привода:
|
БВ 315.00.000-15, 20,23 |
БВ 315.00.000-25…38 |
|
SK9042.1AZ132М4 |
SK9052.1AZ132М4 |
|
|
7,5 |
9,2 |
|
|
40 |
40 |
|
|
13. Характеристика питающей электросети
|
220/380 50 |
|
|

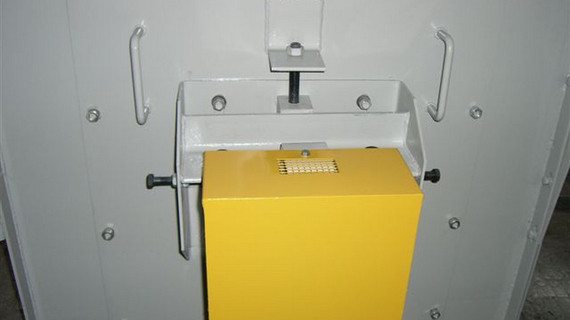

14. Наличие контроля отклонения ленты |
да, устройство контроля нории VSP-AW-5010 |
|
|
15. Наличие контроля вращения барабана |
да, бесконтактный датчик контроля VSP-DD-4000 |
|
На Ваш запрос направляем опросные листы на элеваторы для заполнения.
Одновременно сообщаю, что производительность элеватора позволяет работать с равномерной нагрузкой 105т/час(при скорости ленты 1,3м/с). Возможно повышение производительности на 30% за счет увеличения скорости до 1,6м/с. Однако, при указанном Вами режиме работы могут возникнуть следующие проблемы: при однократных 10-11 загрузок в час фактически будет подаваться в загрузочный бункер в 10раз больше продукта, что однозначно вызовет переполнение ковшей при постоянной скорости их движения, а так же засыпание загрузочной секции. Кроме этого, полное заполнение ковшей повлияет на динамику разгрузки ковшей в разгрузочный бункер, что также вызовет дополнительную просыпь.
Оптимальным режимом работы элеватора остается загрузка со скоростью не более 1,5-1,75 т/мин.
Одновременно сообщаю интересующие Вас сведения:
а) материалы элеваторных лент:
|
Условия эксплуатации |
Марка ленты |
Стоимость, кв.м/руб. |
Примечание |
|
Шихта, стеклобой |
2.2 400.4 ТК-200-2-5/2 БНБ (толщ.12мм) ГОСТ 20-85 |
1100 |
|
|
Шихта, стеклобой |
EG 500, Словения (10,5мм) |
3964 |
|
|
Шихта, стеклобой |
KERAM, Испания |
4100 |
|
б)материалы футеровки бункеров для шихты и стеклобоя
|
Вид материала |
Стоимость, кг/руб. |
Количество, кг |
Всего, руб. |
|
1.Марганцовистые стали 65Г (толщ.12мм), РФ |
22,5 |
135 |
3037,5 |
|
2.Сталь HARDOX 400(толщ.12мм), Швеция |
72,0 |
135 |
9720,0 |
|
3.Сталь RAEX AR400(толщ.12мм), Финляндия |
62,0 |
135 |
8370,0 |
в)сроки службы отдельных быстроизнашивающихся частей
|
Наименование узлов |
Срок службы |
Примечание |
|
1.Бронь:
|
10-12мес 15-18мес.
15-18мес.
|
|
|
2. Лента -РФ -импортная |
12мес. 18-20мес. |
|
|
3. Ковш: -сталь 3 толщ.3мм без упрочнения, - сталь 3 толщ.3мм с упрочнением - сталь 3 толщ.3мм , кромка из HARDOX |
6-8мес. 10-12мес. 12-14мес. |
До восстановления кромки |
|

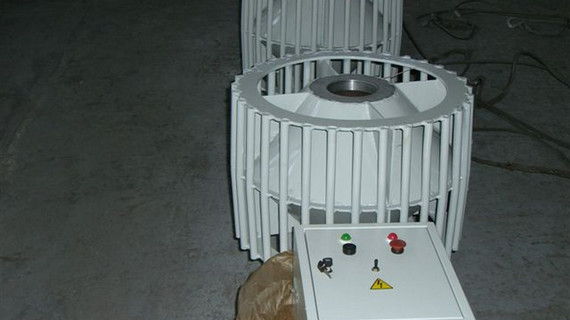

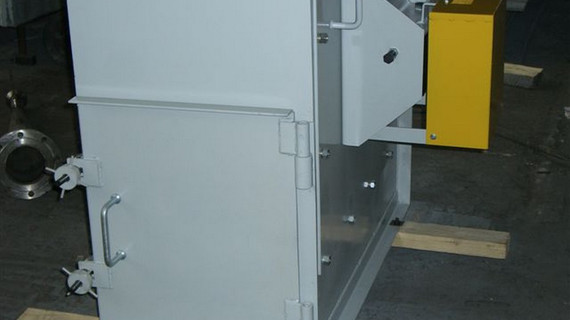

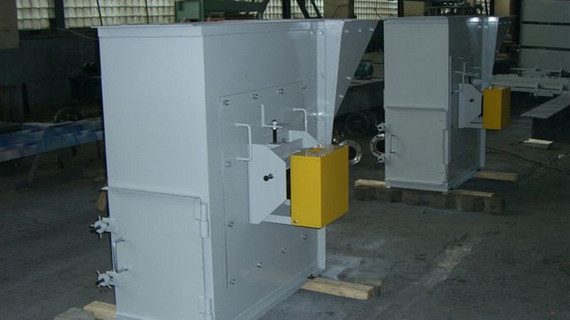

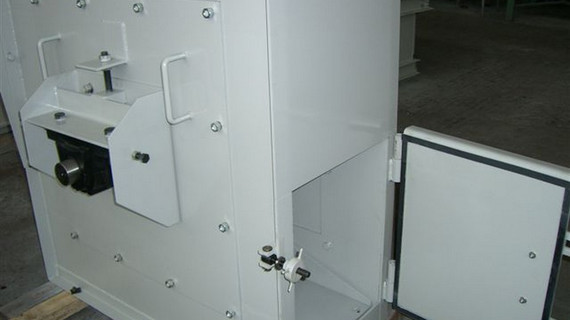

4.Беличье колесо загрузочной секции |
10-12мес. |
До восстановления |
|
5.Срок до 1-го капитального ремонта элеватора |
60мес. |
|
